introducció
La màquina d'etiquetatge de doble cara és àmpliament adequada per a productes alimentaris, cosmètics, farmacèutics, pesticides i altres indústries. És un etiquetatge d'un i doble costat per a ampolles planes, quadrades i rodones. Fàcil funcionament controlat automàticament per ordinador (PLC). Pot canviar les especificacions fàcilment. Adopta un servomotor, aconsegueix una baixa taxa de mal funcionament del control de llaç tancat. Alta eficiència. Velocitat ràpida.

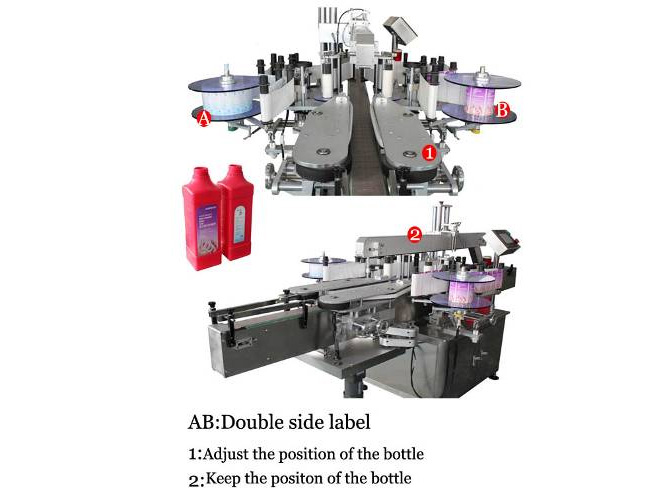

L'etiquetador frontal i posterior de servo d'alta velocitat VK-DSL és aplicable per etiquetar contenidors plans, quadrats o altres amb etiquetatge frontal i posterior, pot etiquetar dues etiquetes a la superfície frontal i posterior al mateix temps; Si afegiu un dispositiu d'ampolla rodona, també pot etiquetar ampolles rodones amb una o dues etiquetes. Si s'afegeix un capçal d'etiqueta superior, també pot etiquetar una etiqueta a sobre d'ampolles, caixes, taps, etc.
Model: VK-DSL
Veure vídeoAdaptació amb control PLC Mitsubishi, sensors Omron i LEUZE, servomotor Mitsubishi o servomotor delta. És fàcil de controlar i operar, funcionant de manera estable i d'alta velocitat i precisió. Avís automàtic de fallades, sense ampolla ni etiquetatge.
| Model / paràmetres tècnics | VK-DSL |
| Velocitat d'etiquetatge (pcs/min) | 120-200 (relaciona amb el material i la mida de l'etiqueta) |
| Precisió de l'etiquetatge (mm) | ± 1.0 mm (les mides del material i de l'etiqueta no es compten) |
| Mida de l'etiqueta (mm) | (L) 10-300 mm (H) 10-250 mm |
| Mida del material (mm) | Φ20-φ120mm (H)40-400mm |
| Diàmetre interior del rotllo (mm) | Φ76mm |
| Diàmetre exterior del rotlle (mm) | Màxima: Φ320 mm |
| Mida de la màquina (mm) | (L) 2800 * (W) 1400 * (H) 1400 (mm) |
| Font d'alimentació | AC220V50Hz/60Hz1500W (es pot personalitzar) |
Dibuix
Àmbit d'aplicació
(1) Etiquetes aplicables: adhesiu, pel·lícula que no s'asseca, codi de supervisió electrònica, codi de barres, etc.
(2) Productes aplicables: productes amb etiquetes que s'han de col·locar al pla lateral, superfície radiant gran lateral i superfície circumferencial.
(3) Indústria d'aplicacions: àmpliament utilitzat en cosmètics, electrònica, medicina, ferreteria, plàstic i altres indústries.
Flux de treball:
Col·locació manual de productes enganxats (plata giratòria en línia o manipulació d'ampolles) >> Separació i correcció automàtica i transport de productes >> Prova de productes >> Etiquetatge de productes >> Recollida de productes etiquetats (entrant al següent procés) >> Retirada de productes.
Principi de funcionament

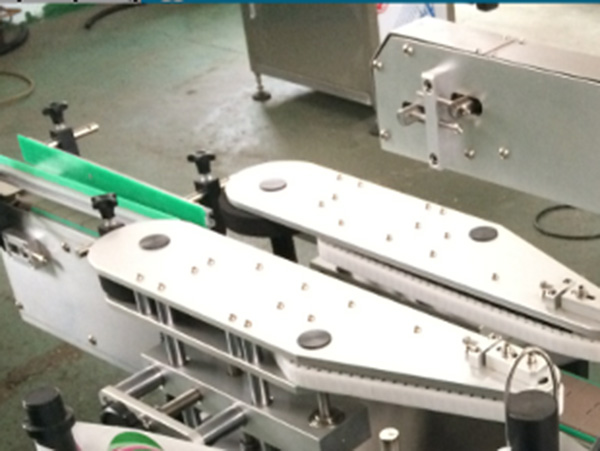

Després que les ampolles entren a la cinta transportadora de la màquina etiquetadora, les ampolles s'alimenten a la màquina etiquetadora a una velocitat constant. El dispositiu de fixació mecànica separa els objectes enganxats per una distància fixa i empeny els objectes enganxats al llarg de la direcció de la cinta transportadora. Després del sistema mecànic (roda motriu, roda d'etiquetatge i bobina), la roda motriu tira de manera intermitent el cinturó d'etiquetes per moure's i l'etiqueta s'extreu de la bobina i s'enganxa a l'objecte que s'ha d'enganxar a través del dispositiu d'etiquetatge.
Funcions i components opcionals:

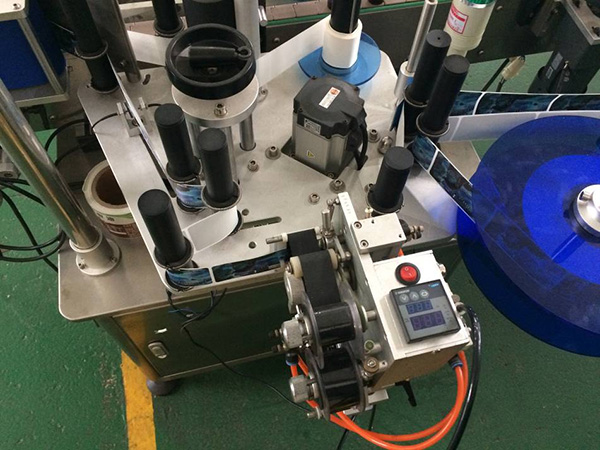

1. Impressora de codis: la impressora en calent pot imprimir la data de producció, la data de caducitat, el número de lot, etc. El marcatge i l'etiquetatge es sincronitzen per millorar l'eficiència de la producció.
2. Impressora d'injecció de tinta: pot coincidir amb la impressora d'injecció de tinta convencional del mercat, el codi de polvorització a la posició designada de l'etiqueta i combinar-se perfectament amb la màquina d'etiquetatge.
3. Sensor universal: el sensor normal no pot detectar l'etiqueta transparent, per la qual cosa s'ha d'utilitzar amb un ull elèctric especial importat d'Alemanya.
4. Lector: llegiu codi bidimensional, codi de barres i altra informació, una base de dades de productes fàcil d'establir per a la traçabilitat del producte.
| Número de sèrie | NOM | TEMA | marca | país d'origen |
| 1 | HMI | 1 | Siemens | Germany |
| 2 | PLC | 1 | Siemens | Germany |
| 3 | Motor d'etiquetatge | 1 | Panasonic | Japó |
| 4 | Etiquetatge del controlador del motor | 1 | Panasonic | Japó |
| 5 | Motor de transport | 1 | Jiangming | Xangai Xina |
| 6 | Convertidor de freqüència del motor transportador | 1 | Siemens | Germany |
| 7 | Motor divisor d'ampolles | 1 | JSCC | Germany |
| 8 | Controlador de motor divisor d'ampolles | 1 | JSCC | Germany |
| 9 | Etiqueta del motor | 1 | JSCC | Germany |
| 10 | Etiqueta del controlador del motor | 1 | JSCC | Germany |
| 11 | Aparells elèctrics de baixa tensió | 1 | Schneider | França |
| 12 | Sensor d'etiquetes | 1 | OMRON | Japó |
| 13 | Sensor d'etiquetatge | 1 | OMRON | Japó |
| 14 | Corretja dentada síncrona | 1 | Ban | Japó |
| 15 | Components pneumàtics | 1 | AirTAC | Taiwan, Xina |
| 16 | Cinta transportadora | 1 | Lilai | Xangai Xina |
| 17 | marc | 1 | Xangai Xina | |
| 18 | integració de sistemes | 1 | Xangai Xina |

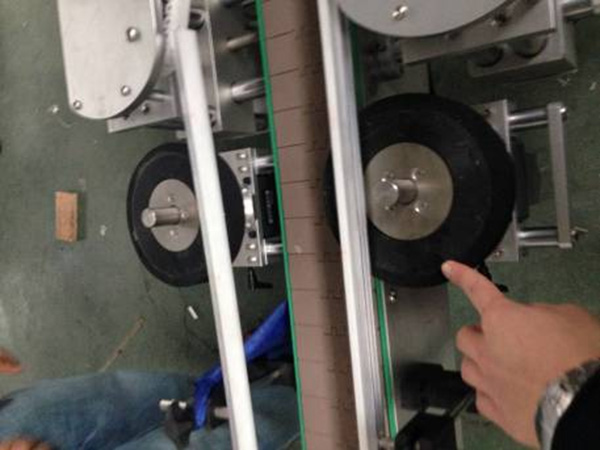

2. Separació automàtica d'ampolles, elimina eficaçment la separació d'ampolles causada per errors d'ampolla i millora l'estabilitat;
3. Té funció d'aturada automàtica, funció de recompte de producció, funció d'estalvi d'energia (quan no hi ha producció dins del temps establert, l'equip passarà automàticament a l'estat d'espera d'estalvi d'energia), funció ràpida de configuració del número de producció, funció de protecció de configuració de paràmetres (la configuració de paràmetres es divideix en gestió d'autoritats), que és convenient per a la gestió de la producció;

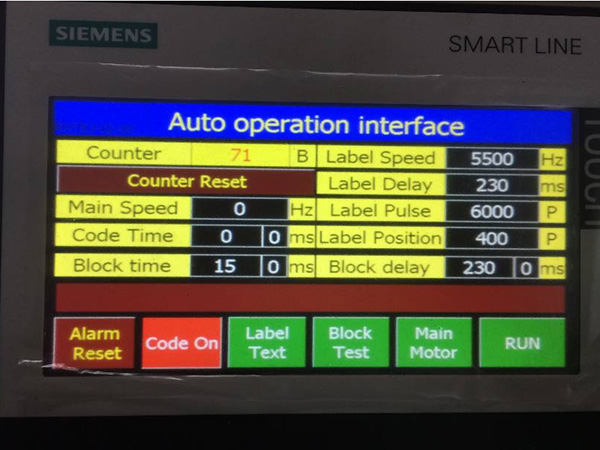

4. Funció potent, control de pantalla tàctil a color, interfície d'operació opcional en xinès i anglès, còmoda i intuïtiva, potent funció de memòria de dades, pot emmagatzemar 50 grups de paràmetres d'etiquetatge, amb funció de recompte de producció, funció d'estalvi d'energia, funció d'indicació del número de producció, paràmetre Configuració de la funció de protecció, gestió còmoda de la producció, diferents interruptors d'etiquetatge de productes es poden realitzar amb una sola tecla, sense depuració repetida, senzill i ràpid Bon missatge d'error i funció d'ajuda;
6. Alta estabilitat. La marca importada de primera línia s'adopta per a l'estàndard de mesura i el sensor d'objectes de mesura, amb alta sensibilitat de detecció, rendiment estable i durabilitat; el marc estable i durador i les diverses peces adopten un disseny modular estandarditzat amb intercanviabilitat total i un funcionament de 24 hores per garantir la seguretat i l'estabilitat.
7. És segur i higiènic. La caixa està fabricada en acer inoxidable SUS304 i aliatge d'alumini T6. Mai s'oxidarà i complirà l'excel·lent estàndard de fabricació GMP;

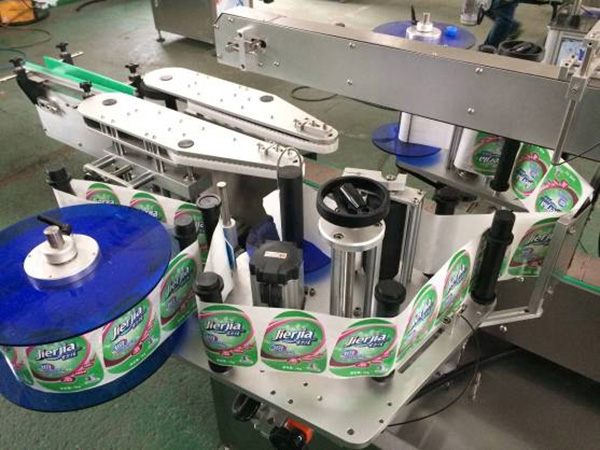

1. El capçal de l'etiqueta és ajustable per a diferents mides d'ampolles
2. S'adapta a diferents mides d'etiquetes
3. L'alçada de l'etiqueta és ajustable per adaptar-se a diferents posicions de l'etiqueta a l'ampolla
4. L'angle del capçal de l'etiqueta és ajustable
